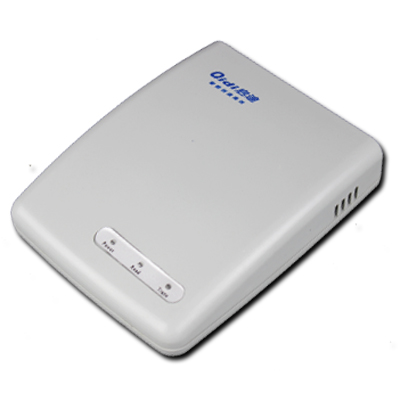

TX-1200型通訊轉換器
TX-1200型通訊轉換器又簡稱為網卡,是我公司自主研發生產的一款獨特的用來配合食堂售飯機系統,門禁控制器、消費機等終端設備和電腦之間進行數據傳輸?shù)霓D(zhuǎn)換器,它的主要作用是將RS485信號轉換成為電腦設備能接受的RS232信號,從而可把PC機和控制器之間的通訊距離延長至1200米。
TX-1200型網卡主要由RS232/RS485電平轉換芯片、波特率檢測裝置、RS485收發芯片、電源以及RS485收發芯片輸出端的功率驅動芯片構成。轉換器為提高驅動能力,在RS485收發芯片的輸出端增加了功率驅動芯片,從而克服了單位負載的功耗,發揮了理想的帶載能力。
TX-1200轉換器對標準負載的驅動能力由原來的128個,提高到1024個。對大容量負載的驅動能力由原來的10個增加到40個。從而提供了一種高驅動能力,而且體積比普通串行轉換器小的,結構更簡單的串行通訊轉換器。一種遠程通訊轉換器,包括RS232/RS485電平轉換芯片、波特率檢測裝置、RS485 收發芯片、電源,其特征在于轉換器中的RS485收發芯片輸出端有功率驅動芯片。
※ 自動偵測串口速率
※ 完全隔離兩端串口設備
※ 特有高效串口取電技術,TXD信號供電仍能正常工作功耗極低
※ RS-232通信距離延長2公里(9600Kbps)
※ 2500V光電隔離功能
※ 接口具有600W浪涌保護,15KV靜電保護
接口標準: 符合EIA RS-232標準
RS-232信號: TXD,RXD,GND
工作方式: 異步工作,點對點
波 特 率: 300-115200bps,自動偵測串口信號速率
延長信號: TXD,RXD,RTS,CTS,DTR,DSR,GND可選
傳輸距離: 4公里(9600bps)
RS-232口保護:600W浪涌保護、15KV靜電保護
隔離電壓: 2500V

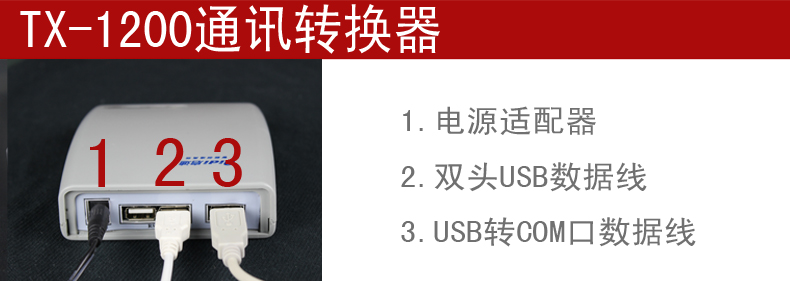

接口形式: RS-232,雙頭USB轉COM口接口
工作溫度: -40℃到80℃
存儲溫度: -40℃到85℃
濕 度: 相對濕度 5%到95%
